防爆监控常用知识讲解是什么？

随着科学技术发展进步，一些特殊行业对监控也有特别要求，化工、石油、煤炭等职业作业环境中有风险爆炸性气体或许粉尘的存在，因而装置防爆摄像机是十分必要的，确保工业出产安全环境，是防爆监控摄像机存在的首要含义。现在工厂对出产安全的注重程度越来越高，而且关于作业功率的要求也是越来越高，工厂要进步出产安全，进步出产功率，合理利用人力资源，防爆摄像机起到了很大的作用，防爆云平台今天简单为大家介绍一下防爆监控设备的相关知识。

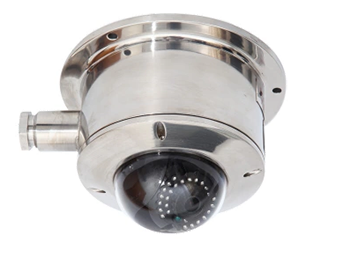

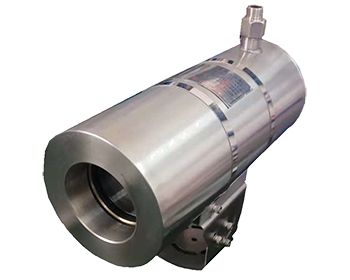

一、什么是防爆摄像机

防爆摄像机属于防爆监控类产品，是防爆行业跟监控行业的交叉产物，因为在具有高危可燃性、爆炸性现场不能使用常规的摄像产品，需要具有防爆功能且有国家权威机构颁发的相关证书的产品才能称得上是防爆摄像机。

二、防爆摄像机的工作原理

防爆摄像机的工作原理为抑制爆炸四要素的生成和发生做到电器产品在高危环境依然正常工作，爆炸的四要素分别为：

1，现场具有可燃性气体、粉尘以及混合物并构成一定浓度；

2，现场有充分的氧气跟可燃物发生燃烧反应；

3，现场有足够的温度可以导致混合物于氧气发生燃烧反应；

4，现场空间狭小足以使得燃烧后的热量短时间内聚集一定浓度甚至爆破。

三、防爆监控镜头如何挑选

防爆摄像机选镜头的原理好像一般摄像机，有4-25MM镜头可选。首要依据现场要监控的间隔和规模来选定适宜的镜头。例如被监控物体离装置点大约30米间隔，那么应该选12MM或许16MM镜头。想看得清楚些，那就选16MM镜头，含糊一些，选12MM镜头。实践上镜头有个长度理论值，镜头毫米数乘以2，等于被测物体的间隔。镜头的缺点是看宽不看远，看远不看宽。镜头毫米数越小，那么规模越大，反之间隔越短。

四、防爆摄像机的装置

1. 在满意监督方针视场规模要求的条件下，其装置高度：室内摄像机的装置高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内装置在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

2. 摄像机及其配套装置，应留意防损坏，并与周边环境相和谐。

3. 在强电磁搅扰环境下，摄像机装置应与地绝缘阻隔。

4. 室外装置要采纳防雷办法。

5. 摄像机装置一定要结实，避免监控画面抖动。

6. 调试红外线灯有必要夜间进行。在夜间通过呈像设备(如监督器等)调整红外光束照明方位。并可以有用调整镜头光圈的设置。

仰角过大反射率下降。太高会影响光线的反射率。视点应由上向下俯角20度为佳,7. 红外线灯装置高度不该超越4米,

8. 红外摄像机，尽量避免直射光源，因为红外灯电源操控部分是依据装置在红外灯板上的光敏电阻来操控红外灯的作业电源敞开与否的。

9. 红外摄像机视场内应尽量避免有全黑色物体、空阔处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图画的，假如红外光被吸收或削弱，将会大大地削弱红外灯的有用照耀作用

如红外线灯的供电电源功率有必要高于红外灯自身的作业功率等。10. 有必要确保红外线灯的作业目标(详见产品说明书),

11. 用户运用红外灯首要要仔细阅读运用说明书，特别是为确保人身设备安全的留意事项。查看前面所讲述的配套性方面是否到达要求，应考虑到的影响要素是否考虑到，如未到达要求，可及时调整所用器材。

12. 装置进程中要留意不要用手触摸镜头，CCD靶面，不要让尘埃飘到摄像机上面。

13. 云台的装置：

1) 云台的装置应结实，滚动时无晃动。

2) 应依据产品技能条件和体系规划要求，查看云台的滚动视点规模是否满意要求。

3) 解码器应装置在云台邻近或吊顶内(但须留有检修孔)。

14. 避免设备暴露在大型马达如电梯，水泵和荧光柱，以及各种高功率的无线电设备环境中。

15. 选用好的BNC头，这个十分关键，差的BNC头会让你生不如死，一点都不夸大。

五、线路部分的装置

1.视频线：SYV75-3的视频线一般传输300米以内，75-5的传输500米以内，75-7的可传输800米;别的需求关注的是CCTV同轴电缆的质量，RG59U，RG6和RG11均要求是100%铜芯，及95%的铜质织造屏蔽层。线路环接的最大电阻不能超越 15欧姆。间隔超越500米时就要考虑选用光缆传输。

2.电源线：应挑选阻燃电缆，保护皮比较结实，在节省工程本钱的前提下，尽量运用粗点的以削减电源的衰减。

3.操控线：一般选用带屏蔽2*1.0的线缆，RVVP2*1.0。

4.穿线管：一般状况用PVC管即可，要地埋或防爆的工程应选用镀锌钢管。

六、操控设备装置

1.操控台、机柜(架)装置方位应契合规划要求，装置应平稳结实、便于操作保护。机柜架反面、侧面离墙净间隔应契合修理要求。

2. 一切操控、显现、记载等终端设备的装置应平稳，便于操作。其间监督器(屏幕)应避免外来光直射，当不可避免时，应采纳避光办法。在操控台、机柜(架)内装置的设备应有通风散热办法，内部接插件与设备衔接应可靠。

3. 操控室内一切线缆应依据设备装置方位设置电缆槽和进线孔，摆放、捆扎整齐，编号，并有永久性标志。

4. 操控设备的作业环境安保体系的设备均要求装置在清洁的空调室内，并要求装置在19"的标准机架上，设备之间应留有恰当的空间，需运用逼迫通风的风扇。

5. 确保监控室内电源前方、零线、地线依照标准衔接。在监控中心设备(监督器、硬盘录像机、矩阵、视频分配器)敞开的状况下，运用模仿万用表沟通电压档测量以上设备外壳和衔接摄像机的视频电缆接头对地电压。该电压越高越易形成摄像机视频输出部分损坏。当该电压不为零的状况下，要避免带电拔插视频电缆。

七、装置留意事项：

1、装置防爆摄像机应留意其装置方位：应当挑选避开强光照的当地装置，在需求宽动态较高时或摄像含糊时就有用果了。

2、要据摄像机自身性能来挑选装置，如由白光完结夜视监控作用的，最好挑选装置在光线较暗且有有必要装置的当地。

3、关于无红外功用的摄像机来说，则需求将其装置在环境较为明亮的当地。

4、线缆要尽或许走暗管。

5、在遇有搅扰时，需求留意加强装置方法，以防图画含糊。

八、设备保护中的一些留意事项

在对防爆监控体系设备进行保护进程中，应对一些状况加以防备，尽或许使设备的运转正常，首要需做好防潮、防尘、防腐、防雷、防搅扰的作业。

1、防潮、防尘、防腐

关于防爆监控体系的各种收集设备来说，因为设备直接置于有尘埃的环境中，对防爆设备的运转会发生直接的影响，需求要点做好防潮、防尘、防腐的保护作业。如防爆摄像机长时间悬挂于棚端，防爆护罩及防爆玻璃上会很快被蒙上一层尘埃、碳灰等的混合物，又脏又黑，还具有腐蚀性，严重影响收视作用，也给防爆设备带来损坏，因而有必要做好防爆摄像机的防尘、防腐保护作业。在某些湿气较重的当地，则有必要在保护进程中就装置方位、设备的防护进行调整以进步设备自身的防潮才能，一同对高湿度地带要常常采纳除湿办法来处理防潮问题。

2、防雷、防搅扰

只需从事过机电体系的保护作业的人都知道，雷雨气候一来，防爆设备遭雷击是常事，给防爆监控设备正常的运转形成很大的安全隐患，因而，防爆监控设备在保护进程中有必要对防雷问题高度注重。防雷的办法首要是要做好设备接地的防雷地网，应按等电位体计划做好独立的地阻小于1欧的归纳接地网，根绝弱电体系的防雷接地与电力防雷接地网混在一同的做法，以避免电力接地网杂波对设备发生搅扰。防搅扰则首要做到布线时应坚持强弱电分隔准则，把电力线缆跟通讯线缆和视频线缆分隔，严厉按通讯和电力职业的布线标准施工。

九、简单问题处理

1、防爆监控怎样看不到图画了?

首要查看摄像机成像有没有问题，假如成像没问题，请查看摄像机的电源;

假如电源正常，再查看摄像机的传输设备(如光端机等);

假如传输设备好的，再查看传输线路的接头;

假如传输线缆的接头好的，再查看传输线缆;

假如传输线缆没问题，再查看信号的接入设备;

假如信号接入设备是好的，再查看信号接入设备的体系设置对不对。

2、防爆摄像机图画含糊

有或许是镜头焦距没调好;

玻璃、镜头或CCD上面有油污或尘埃;

假如是晚上含糊的话有的厂家为了节省本钱，规划缺点，红外灯离镜头太近，形成反光，红外灯与镜头太近的摄像机，这些类型的产品晚上红外都是不会好的。

3、防爆摄像机在现场安好了为什么没有图画?

查看防爆摄像机电源是否接好，电源电压是否满意要求;BNC头或视频电缆是否触摸杰出;若是运用手动光圈镜头需查看光圈是否翻开，自动光圈镜头则需求调;节LEVEL电位器使光圈在适宜方位。

十、安全技术措施

1）临时用电申请人、审批人等，在制订和落实安全技术措施之前必须充分了解用电作业的环境的爆炸性气体释放源和火灾危险物质的物理性质和化学性质，如爆炸极限、引燃温度、闪点、比重等；了解释放源的释放规律和空间分布、现场通风情况等；了解该环境属于何种爆炸危险区域？根据上述情况可采邓下列措施：

2）凡是达不到整体防爆的临时用电，禁止在0区和1区进行。由于2区在正常运行时不可能出现爆炸性气体混合物，即使出现也仅是短时存在的爆炸性气体混合物环境，因此通过落实好组织措施和技术措施之后可进行临时用电作业。

3）使用便携式可燃气体报警仪进行现场检测，爆炸性气体浓度不超过规定值的10%时可视为非防爆区。

4）用防爆通风机设置临时的局部强力通风，降低爆炸气体浓度，保持相对的正压状态。

5）利用阻燃帆布等障碍物进行隔离，限制比空气重的爆炸性气体混合物的扩散，缩小爆炸危险区域的范围。

6）装置区、油罐区等区域的井道、坑、电缆沟和蒸气管沟等处所都有沉积爆炸性气体，要检查、测试，防止死角积聚爆炸性气体。

7）当生产装置发生事故，工艺异常或生产中必须进行采样、脱水、排放等操作，临时用电容易引起爆炸火灾事故时，用电人员必须绝对听从生产岗位人员的指挥，立即停止用电，在非防爆区进行停送电操作。

8）对具有防爆性能的电气工具及通信器材，使用前必须认真检查铭牌上的防爆类别、级别、温度组别，当达不到使用环境可能释放物质的级别、温度组别，或类别不对时，应视为非防爆电气设备。

9）临时用电线宜采用护套橡皮软电缆，沿地敷设的电缆严防受碾压，并要有机械保护措施；架空敷设的电缆严禁使用金属丝绑扎和受热源影响，要使用绝缘子固定。

10）电焊操作可能发生爆炸、火灾、触电事故和尘土危害等不安全、不卫生现象。

（1）不能用易燃、易爆主设备有联系的金属件作为电焊地线，防止在电气通络不良的接触点产生高温或火花；

（2）防止对地绝缘的焊件，焊机的空载电压或工作电压延伸，遇接触不良点就产生火花、电弧或高温，有可能引爆环境中的爆炸性气体；

（3）严禁利用厂房的金属结构、管道、轨道或其他金属物件搭接起来作导线使用；

（4）严禁绝缘破损或老化的电焊线或焊机电源线穿越火灾爆炸危险区域。

11）在火灾爆炸环境临时用电作业，同样也存在人身触电等安全问题，因此还必须同时执行电力部《电业安全工作规程》等有关规程和标准。

12）凡涉及机械、工艺、电气方面的临时用电，必须经三方会签确认，以免发生事故。
